Basisstations voor fotovoltaïsche (PV) communicatie zijn een belangrijke oplossing geworden voor een groene en betrouwbare communicatie-infrastructuur, vooral in regio's met uiteenlopende geografische en klimatologische omstandigheden. Dit artikel geeft een gedetailleerd overzicht van zes typische PV-communicatiebasisstationprojecten wereldwijd, waarbij de nadruk ligt op hun apparatuurconfiguraties, technische parameters en adaptieve ontwerpen voor de lokale omgeving.
Geval 1: Koud gebied in de buitenwijken, off--grid PV-basisstation
Basisinformatie
- Locatie: buitenwijk van een Noord-Europese stad
- Bouwperiode: september 2024 - maart 2025
- Rasterverbindingsmodus: buiten-net (geen stabiele netwerkdekking)
- Type basisstation: Off-specifiek basisstation
- Totale investering: 128.000 euro
|
Uitrustingstype |
Hoeveelheid |
Technische parameters |
|
Monokristallijne fotovoltaïsche siliciummodule |
24 stuks |
450 W; Optimalisatie van prestaties bij lage- temperaturen; Conversie-efficiëntie Groter dan of gelijk aan 18%; Sneeuwbelastingsweerstand Groter dan of gelijk aan 1,0 kN/m² |
|
Lithium-ijzerfosfaat accupakket |
2 accupakketten |
48V/500Ah; Totale capaciteit 48 kWh; Koud-bestendig ontwerp (bedienbaar bij -25 graden); Levensduur groter dan of gelijk aan 6000 keer |
|
Reserve-dieselgenerator |
1 eenheid |
Capaciteit 8kW; Automatische startfunctie; Starthulp bij lage- temperatuur |
|
Energiebeheersysteem |
1 set |
Naadloos schakelen tussen PV, opslag en generator; Mogelijkheid voor bewaking op afstand |
Milieuaanpassing
- PV-modules met anti{0}}ijslaag om sneeuw- en ijsophoping in de winter te voorkomen
- Batterijverwarmingssysteem wordt geactiveerd wanneer de temperatuur onder de -10 graden daalt
- Wind-bestendig beugelontwerp (weerstand tegen windbelasting groter dan of gelijk aan 2800 Pa) om sterke winterwinden te weerstaan
Geval 2: Desert Area Grid-aangesloten PV-basisstation
Basisinformatie
- Locatie: Woestijngebied in West-Australië
- Bouwperiode: maart 2024 - juni 2024 (hoge zomertemperaturen vermijden)
- Rasterverbindingsmodus: raster-verbonden met energieopslag
- Type basisstation: Basisstation voor communicatie via snelweg
- Totale investering: 228.000 Australische dollars
|
Uitrustingstype |
Hoeveelheid |
Technische parameters |
|
Hoge-dubbele- fotovoltaïsche glasmodule met hoge temperatuur |
45 stuks |
450 W; Totaal vermogen 20,25 kW; Monokristallijn silicium met hoog-rendement; Anti-reflecterende coating |
|
Lithium-ijzerfosfaatbatterij voor hoge- temperatuur |
1 batterijpakket |
48V/625Ah; Totale capaciteit 30kWh; Hoge-temperatuurtolerantie (tot 60 graden); DOD Groter dan of gelijk aan 85% |
|
Net-aangesloten omvormer |
1 eenheid |
Capaciteit 15kW; Conversie-efficiëntie Groter dan of gelijk aan 97%; Functie voor bescherming tegen netfouten |
|
Koelsysteem |
1 set |
Voor omvormer en accu; Lucht-gekoeld ontwerp; Energieverbruik Minder dan of gelijk aan 100W |
Milieuaanpassing
- Verbeterde ventilatie voor apparatuurkasten om warmte af te voeren in woestijnomstandigheden
- Stof-stofdichte afdekkingen voor alle elektrische aansluitingen om het binnendringen van zand te voorkomen
Geval 3: PV-basisstation in kustgebied
BasisInformatie
- Locatie: Kustgebied van een Braziliaanse stad
- Bouwperiode: mei 2024 - augustus 2024 (regenseizoen vermijden)
- Rasterverbindingsmodus: raster-verbonden met energieopslag
- Type basisstation: basisstation voor strandcommunicatiedekking
- Totale investering: 125.000 Braziliaanse reals
|
Uitrustingstype |
Hoeveelheid |
Technische parameters |
|
Zoutmist-bestendige fotovoltaïsche modules |
40 stuks |
450 W; Totaal vermogen 18kW; Bestand tegen zoutnevel klasse C5-M; Corrosiebestendig aluminium frame |
|
Zout-bestendige energieopslagbatterij |
3 accupakketten |
11,5 kWh; Totale capaciteit 34,5 kWh; Vocht-bestendig ontwerp; Bedrijfsvochtigheid Minder dan of gelijk aan 95% (niet-condenserend) |
|
Omvormer |
1 eenheid |
Capaciteit 15kW; IP67-beschermingsniveau; Anti-overspanningsbeveiliging |
|
Bliksembeveiligingssysteem |
1 set |
Voor PV-array- en communicatieapparatuur; Beveiligingsniveau Groter dan of gelijk aan 20 kA |
Milieuaanpassing
- Alle metalen onderdelen zijn thermisch-verzinkt om kustcorrosie te voorkomen
- Verhoogde installatie van apparatuurkasten (1,2 m boven de grond) om overstromingen te voorkomen
- Afgedichte kabelingangen om het binnendringen van zout water te voorkomen
Geval 4: PV-microbasisstationcluster in landelijk gebied
Basisinformatie
- Locatie: Landelijk gebied in Oost-China
- Bouwperiode: november 2024 - februari 2025
- Rasterverbindingsmodus: Raster-verbonden
- Type basisstation: Microbasisstations met landelijke dekking (cluster van 15 stations)
- Totale investering: 3,2 miljoen Chinese yuan (totaal voor cluster)
|
Uitrustingstype |
Hoeveelheid |
Technische parameters |
|
Monokristallijne fotovoltaïsche siliciummodule |
12 stuks |
540W; Totaal vermogen 6,48 kW; Aanpasbaar aan complexe terreininstallaties |
|
Lithium-ijzerfosfaatbatterij |
1 batterijpakket |
48V/300Ah; Totale capaciteit 14,4 kWh; Onderhoudsarm ontwerp; Levensduur groter dan of gelijk aan 5000 keer |
|
Mini-omvormer |
1 eenheid |
Capaciteit 5kW; Hoog rendement bij laag vermogen; Compact ontwerp |
|
Apparatuur voor microbasisstations |
1 set |
Stroomverbruik Minder dan of gelijk aan 800W; Groot ingangsspanningsbereik (110-240V) |
Milieuaanpassing
- Flexibel PV-beugelontwerp, geschikt voor oneffen terrein op het platteland
- Waterdichte apparatuurkasten die bestand zijn tegen frequente regenval op het platteland
- Geluidsarme- werking (minder dan of gelijk aan 55 dB) om impact op het plattelandsleven te voorkomen
Geval 5: Urban Core Area 5G PV-basisstation
Basisinformatie
- Locatie: Centrale zakenwijk van een grote Chinese stad
- Bouwperiode: april 2024 - juli 2024
- Rasterverbindingsmodus: Raster-verbonden
- Type basisstation: 5G macrobasisstation
- Totale investering: 850.000 Chinese yuan
|
Uitrustingstype |
Hoeveelheid |
Technische parameters |
|
Monokristallijne fotovoltaïsche siliciummodule |
16 stuks |
670 W; Totaal vermogen 10,72 kW; Gebouw-geïntegreerd ontwerp; Esthetische uitstraling |
|
Lithium-ijzerfosfaat-energieopslagbatterij |
3 accupakketten |
48V/200Ah; Totale capaciteit 28,8 kWh; Snelle oplaadmogelijkheid (1C); Compatibel met 5G-piekbelasting |
|
Hoog-omvormer |
1 eenheid |
Capaciteit 10kW; Drie--fase-uitgang; Compatibel met de stroomvereisten van het 5G-basisstation |
|
5G-basisstationapparatuur |
1 set |
Stroomverbruik 4,5 kW; Ondersteuning voor meerdere frequentiebanden; Beheer op afstand |
Milieuaanpassing
- Installatie op het dak om stedelijke landbronnen te sparen
- Ontwerp voor geluidsreductie voor koelventilatoren (minder dan of gelijk aan 60 dB) om te voldoen aan de stedelijke geluidsnormen
- Anti-diefstalmaatregelen voor PV-modules en apparatuur

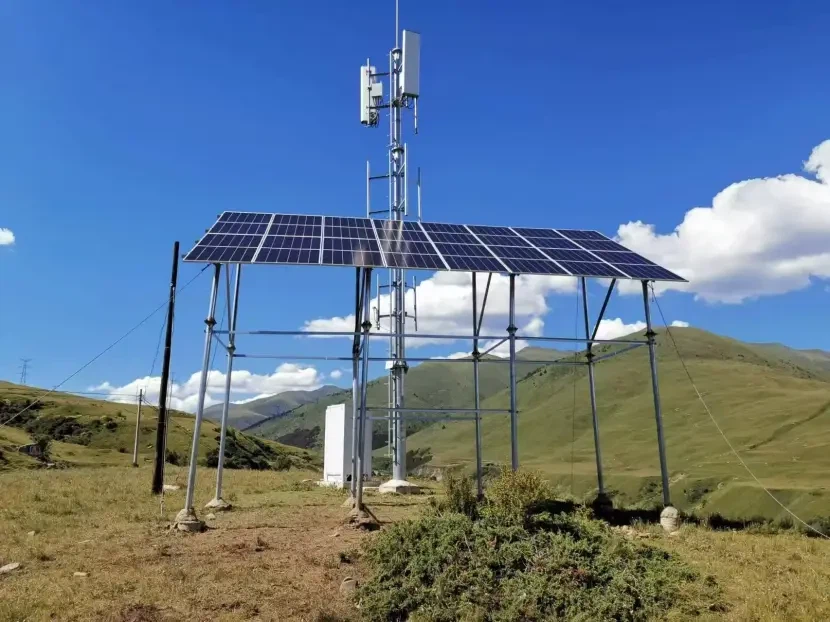

Geval 6: Bergachtig gebied buiten-PV-basisstation
Basisinformatie
- Locatie: Bergachtig gebied in Zuid-Afrika
- Bouwperiode: juli 2024 - oktober 2024 (het vermijden van zware regenval in de winter)
- Modus voor netverbinding: buiten-net (helemaal geen toegang tot het elektriciteitsnet)
- Type basisstation: basisstation voor tribale communicatie op afstand
- Totale investering: 280.000 Zuid-Afrikaanse rand
|
Uitrustingstype |
Hoeveelheid |
Technische parameters |
|
Zandbestendige fotovoltaïsche module |
36 stuks |
450 W; Totaal vermogen 16,2 kW; Hoog stralingsgebruik; Weerstand tegen windbelasting Groter dan of gelijk aan 2400 Pa |
|
Energieopslagbatterij voor hoge- temperatuur |
1 batterijpakket |
48V/1000Ah; Totale capaciteit 48 kWh; Diep cyclusontwerp; DOD Groter dan of gelijk aan 80% |
|
Reserve-dieselgenerator |
1 eenheid |
Capaciteit 7kW; Laag brandstofverbruik (minder dan of gelijk aan 210 g/kWh); Automatische onderhoudsherinnering |
|
Vermogensregeleenheid |
1 set |
Intelligent lastbeheer; Foutdiagnose op afstand; Batterij-equalisatiefunctie |
Milieuaanpassing
- Installatiebeugels voor steile hellingen voor bergachtig terrein (instelbare hoek 15-45 graden)
- Versterkte fundering om de impact van aardverschuivingen te voorkomen
- Regenwateropvangsysteem voor het koelwater van de generator
Deze zes basisstationprojecten voor fotovoltaïsche communicatie demonstreren de veelzijdigheid en het aanpassingsvermogen van fotovoltaïsche technologie in verschillende omgevingen over de hele wereld. Of het nu gaat om stadscentra of afgelegen berggebieden, langs kustgebieden of in woestijnen, fotovoltaïsche systemen kunnen worden aangepast om aan specifieke communicatiebehoeften te voldoen door middel van de juiste apparatuurconfiguratie en technisch ontwerp.
