Producten Beschrijving

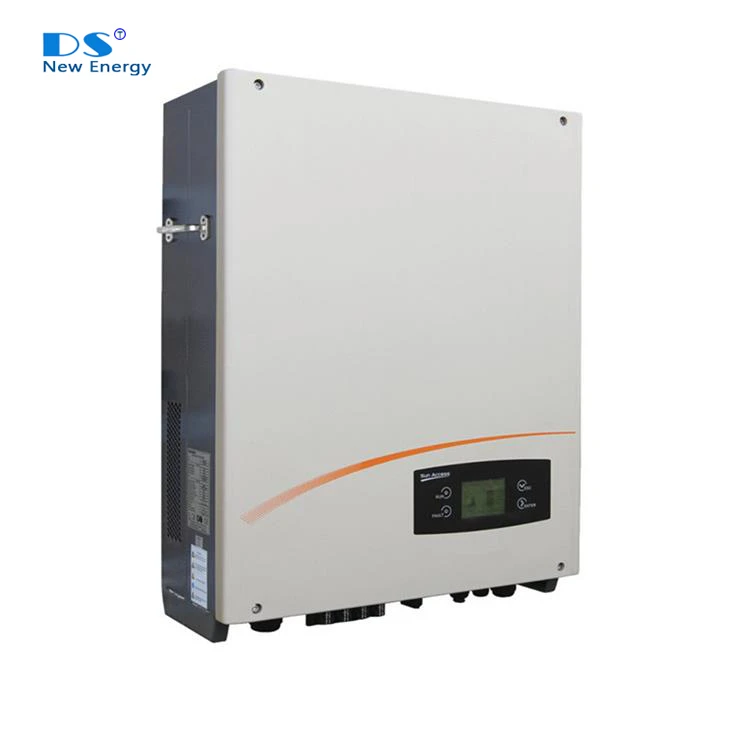

Met de on-grid 60KTL stringomvormer kan gelijkstroom van zonnepanelen op een dak of ongebruikt land worden omgezet in een winstgevende bron van schone, hernieuwbare energie. Met het vermogen om een maximaal vermogen van 66 kW vermogen te bereiken, is 60KTL de krachtigste en efficiëntste stringomvormer.
De units zijn hoogwaardige, geavanceerde en betrouwbare omvormers die zijn ontworpen voor het milieu en het elektriciteitsnet in Azië-Pacific, EMEA, India, Sri Lanka en Bangladesh, Zuid-Amerika, Sub-Sahara Afrika. Piekefficiëntie van 98,9% en EU-efficiëntie van 98,7%, brede bedrijfsspanningen, brede temperatuurbereiken en een nieuwe behuizing zorgen ervoor dat dit omvormerplatform met hoge prestaties kan werken in veel toepassingen. De 60KTL-producten integreren boogveilige zekeringen, bewaking en AC- en DC-scheidingsschakelaars. De Flex Gateway maakt monitoring, bediening en productupgrades op afstand mogelijk.
Opgeslagen investering
Minder bouw- en installatiekosten in een blok van 2 MW
Geïntegreerde DC-combineerkast met DC-schakelaar, DC-zekeringen en DC/AC Type II SPD
Max. DC/AC-verhouding meer dan 1,4
Geïntegreerde DC-combineerbox en DC/AC-overspanningsbeveiliging
Hoog rendement
Max. efficiëntie 98,9%, Europese efficiëntie 98,7%
Overbelasting op lange- termijn bij 1,1 Pn
Werking op vol vermogen zonder reductie bij 50 graden
Gemakkelijk O&M
Compact ontwerp en licht van gewicht voor eenvoudige installatie
Plug-in-ontwerp van ventilator en SPD, handig voor onderhoud-op locatie
Geïntegreerde stringstroombewakingsfunctie voor snelle probleemoplossing
Rasterondersteuning
Naleving van normen: IEC 62109, IEC 61727, IEC 62116, VDE0126-1-1, G59/3, VDE-AR-N-4105, VDE-AR-N-4120, BDEW
Laag-/hoogspanningsrit door (L/HVRT)
Actieve en reactieve vermogensregeling en vermogensregeling
Technische gegevens
| Ingang (gelijkstroom) | 60KTL-182 |
| Maximale PV-ingangsspanning | 1000 V |
| Min. PV-ingangsspanning / Opstartingangsspanning | 570 V / 620 V |
| Nominale ingangsspanning | 710 V |
| MPP-spanningsbereik | 710 – 950 V |
| MPP-spanningsbereik voor nominaal vermogen | 570 – 850 V |
| Aantal onafhankelijke PV MPP-ingangen | 1 |
| Max. PV-aantal PV-strings per MPPT | 14 |
| Max. PV-ingangsstroom | 120 A |
| Max. Gelijkstroom voor ingangsconnector | 12 A |
| Max. DC-kortsluitstroom- | 140 A |
| Uitgang (AC) | |
| AC-uitgangsvermogen | 66000 VA @ 45 graden / 60000 VA @ 50 graden |
| Max. AC-uitgangsstroom | 96 A |
| Nominale AC-spanning | 3/N/PE of 3/PE, 230/400 V |
| AC-spanningsbereik | 310 – 480 V |
| Nominale netfrequentie / Netfrequentiebereik | 50 Hz / 45 – 55 Hz, 60 Hz / 55 – 65 Hz |
| THD | < 3 % (at nominal power) |
| Gelijkstroominjectie | < 0.5 % In |
| Vermogensfactor bij nominaal vermogen / Instelbare vermogensfactor | >0,99 / 0,8 leidend – 0,8 achterblijvend |
| Voer-fasen / verbindingsfasen in | 3 / 3 |
| Efficiëntie | |
| Max. rendement / Euro. efficiëntie | 98.9 % / 98.7 % |
| Bescherming | |
| Beveiliging tegen omgekeerde DC-aansluiting | Ja |
| AC-kortsluit-beveiliging | Ja |
| Lekstroombeveiliging | Ja |
| Netbewaking | Ja |
| DC-schakelaar / AC-schakelaar | Ja / Nee |
| DC-zekering | Ja (positief, 15A) |
| Stroombewaking van PV-strings | Ja |
| Overspanningsbeveiliging | DC-type II / AC-type III |
| Efficiëntie | |
| Max. rendement / Euro. efficiëntie | 98.9 % / 98.7 % |
| Bescherming | |
| Beveiliging tegen omgekeerde DC-aansluiting | Ja |
| AC-kortsluit-beveiliging | Ja |
| Lekstroombeveiliging | Ja |
| Netbewaking | Ja |
| DC-schakelaar / AC-schakelaar | Ja / Nee |
| DC-zekering | Ja (positief, 15A) |
| Stroombewaking van PV-strings | Ja |
| Overspanningsbeveiliging | DC-type II / AC-type III |
Certificaat
