【Product Introductie】 | |
Cel | Mono 156,75 mm x 31,2 mm hoogrenderende zonnecel |
Aantal cellen | 408（34×12） |
Nominaal maximaal vermogen (Pmax) | 405W |
Aansluitdoos | IP67 |
Maximale systeemspanning | 1000V/1500V gelijkstroom (IEC) |
Bedrijfstemperatuur: | -40℃～+85℃ |
Dimensies | 1941 mm × 1048 mm × 40 mm |
Gewicht | 23kg ± 3% |
【Product beschrijving】
1. Zonnepaneel, omvattende: meerdere zonnecellen die elektrisch met elkaar zijn verbonden in een string langs een stringrichting, waarbij elk van de zonnecellen is opgebouwd uit zonnecelstroken die ten opzichte van elkaar zijn shingled langs een shinglingrichting, waarbij de richting van de shingling staat loodrecht op de richting van het touw.
5-10% meer modulevermogen is winst voor de 34x12 layout shingled cut cellen nieuw ontwerp 405W eclipse mono zonne-PV-paneel dat het resultaat is van de toepassing van geleidende pasta die nieuwe interconnectietechnologieën mogelijk maakt.
Vergeleken met de standaardfabricage van zonnemodules zijn er twee extra stappen: de ene is het snijden van cellen in stroken (1/5 of 1/6 van de standaardcellen), de andere is het printen van geleidende pasta op de rand van lasergesneden celstrips en dakspaan deze cellen overlappend tot tekenreeks vormen.
Het vermogen van shingle-modules wordt verhoogd door het actieve celgebied binnen de module aanzienlijk te vergroten, schaduw- en vervuilingsverliezen te verminderen en interconnectieverliezen te verminderen.

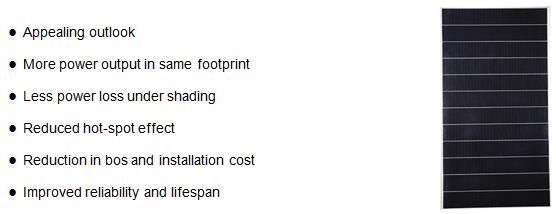

1 BELANGRIJKSTE KENMERKEN:
2 MECHANISCHE DIAGRAMMEN
3 ELEKTRISCHE PARAMETERS bij STC
Nominaal maximaal vermogen (Pmax) [W] | 390 | 395 | 400 | 405 |
Open circuit spanning (Voc) [V] | 44.71 | 44.91 | 45.12 | 45.32 |
Maximale voedingsspanning (Vmp) [V] | 36.80 | 37.01 | 37.21 | 37.41 |
Kortsluitstroom (Isc) [A] | 11.16 | 11.24 | 11.33 | 11.41 |
Maximale stroomstroom (Imp) [A] | 10.60 | 10.67 | 10.75 | 10.82 |
Module-efficiëntie [%] | 19.17 | 19.42 | 19.66 | 19.91 |
Vermogenstolerantie | 0~+5W | |||
Temperatuurcoëfficiënt van Isc(α_Isc) | 0.05%/℃ | |||
Temperatuurcoëfficiënt van Voc (β_Voc) | -0.275%/℃ | |||
Temperatuurcoëfficiënt van Pmax (γ_Pmp) | -0.368%/℃ | |||
STC | Instraling 1000W/m², celtemperatuur 25℃, AM1.5G | |||
Zonnecellen van kristallijn silicium hebben relatief lage apparatuurkosten, maar hoge verbruiks- en batterijkosten, maar ook een hoge foto-elektrische conversie-efficiëntie, die geschikt is voor het opwekken van elektriciteit in buitenzonlicht. Dunne filmzonnecellen, relatief hoge apparatuurkosten, maar het verbruik en de batterijkosten zijn erg laag, maar de foto-elektrische conversie-efficiëntie is meer dan de helft van de kristalsiliciumcellen, maar het zwakke lichteffect is erg goed, in gewoon licht kan ook genereren elektriciteit, zoals rekenmachine zonnecellen.
