【Product Introductie】
Cel | Mono |
Aantal cellen | 144（6×24） |
Nominaal maximaal vermogen (Pmax) | 550W |
Maximale efficiëntie | 21.3% |
Aansluitdoos | IP68 |
Maximale systeemspanning | 1000V/1500V gelijkstroom |
Bedrijfstemperatuur: | -40℃～+85℃ |
【Product beschrijving】

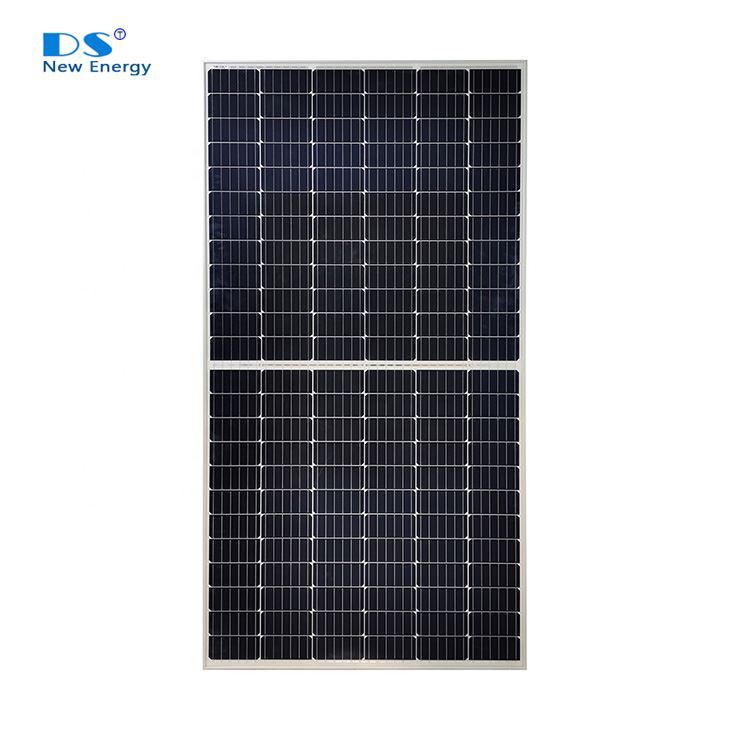

Zonnepaneel met hoog vermogen van 550 W Gemaakt van 11BB PERC-zonnecellen, biedt deze serie hoogwaardige modules de meest kosteneffectieve oplossing voor het verlagen van de LCOE van alle PV-systemen, groot of klein. Half-cut technologie zijn letterlijk normale zonnecellen die gehalveerd zijn.
【Belangrijkste kenmerken】
【Afmeting van PV-module】
【Elektrische gegevens bij STC】
Nominaal maximaal vermogen (Pmax) [W] | 525 | 530 | 535 | 540 | 545 |
Open circuit spanning (Voc) [V] | 49.15 | 49.3 | 49.45 | 49.6 | 49.75 |
Maximale voedingsspanning (Vmp) [V] | 41.15 | 41.31 | 41.47 | 41.64 | 41.8 |
Kortsluitstroom (Isc) [A] | 13.65 | 13.72 | 13.79 | 13.86 | 13.93 |
Maximale stroomstroom (Imp) [A] | 12.76 | 12.83 | 12.9 | 12.97 | 13.04 |
Module-efficiëntie [%] | 20.3 | 20.5 | 20.7 | 20.9 | 21.1 |
Vermogenstolerantie | 0~+5W | ||||
Temperatuurcoëfficiënt van Isc(α_Isc) | 0.046%/℃ | ||||
Temperatuurcoëfficiënt van Voc (β_Voc) | -0.277%/℃ | ||||
Temperatuurcoëfficiënt van Pmax (γ_Pmp) | -0.351%/℃ | ||||
STC | Instraling 1000W/m², celtemperatuur 25℃, AM1.5G | ||||
【Elektrische gegevens bij NOCT en bedrijfsomstandigheden】
ELEKTRISCHE PARAMETERS BIJ NOCT | |||||
TYPE | 525 | 530 | 535 | 540 | 545 |
Nominaal max. vermogen (Pmax) [W] | 397 | 401 | 405 | 408 | 412 |
Open circuit spanning (Voc) [V] | 46.05 | 46.18 | 46.31 | 46.43 | 46.55 |
Max. voedingsspanning (Vmp) [V] | 38.36 | 38.57 | 38.78 | 38.99 | 39.2 |
Kortsluitstroom (Isc) [A] | 10.97 | 11.01 | 11.05 | 11.09 | 11.13 |
Max. vermogensstroom (Imp) [A] | 10.35 | 10.39 | 10.43 | 10.47 | 10.51 |
NOCT | Instraling 800W/m², omgevingstemperatuur 20℃, windsnelheid 1 m/s, AM1.5G | ||||
BEDRIJFSOMSTANDIGHEDEN | |
Maximale systeemspanning | 1000V/1500V gelijkstroom (IEC) |
Bedrijfstemperatuur: | -40℃~+85℃ |
Maximale serie zekering | 25A |
Maximale statische belasting, voorzijde | 5400Pa |
Maximale statische belasting, terug | 2400Pa |
NOCT | 45±2℃ |
Toepassingsklasse: | Klasse A, eerste klasse |
【Stroom-spanningscurven】
【Mechanische gegevens】
SPECIFICATIES: | |
Cel | Mono |
gewicht | 28,6 kg ± 3% |
Dimensies | 2279 ± 2 mm × 1134 ± 2 mm × 35 ± 1 mm |
Grootte kabeldoorsnede | 4 mm2 |
Aantal cellen | 144(6x24) |
Aansluitdoos | IP68, 3 diodes |
Connector | QC 4.10 (1000V) / QC 4.10-35 (1500V) |
Kabellengte (inclusief connector) | 1300 mm(+)/1300 mm(-) |
Verpakkingsconfiguratie: | 31 stuks/pallet, 620 stuks/40ft container |
【Certificering】
【Garantie】
