【Product Introductie】 | |
Cel | Mono 156,75 mm x 31,2 mm hoogrenderende zonnecel |
Aantal cellen | 408（34×12） |
Nominaal maximaal vermogen (Pmax) | 405W |
Aansluitdoos | IP67 |
Maximale systeemspanning | 1000V/1500V gelijkstroom (IEC) |
Bedrijfstemperatuur: | -40℃～+85℃ |
Dimensies | 1941 mm × 1048 mm × 40 mm |
Gewicht | 23kg ± 3% |
【Product beschrijving】

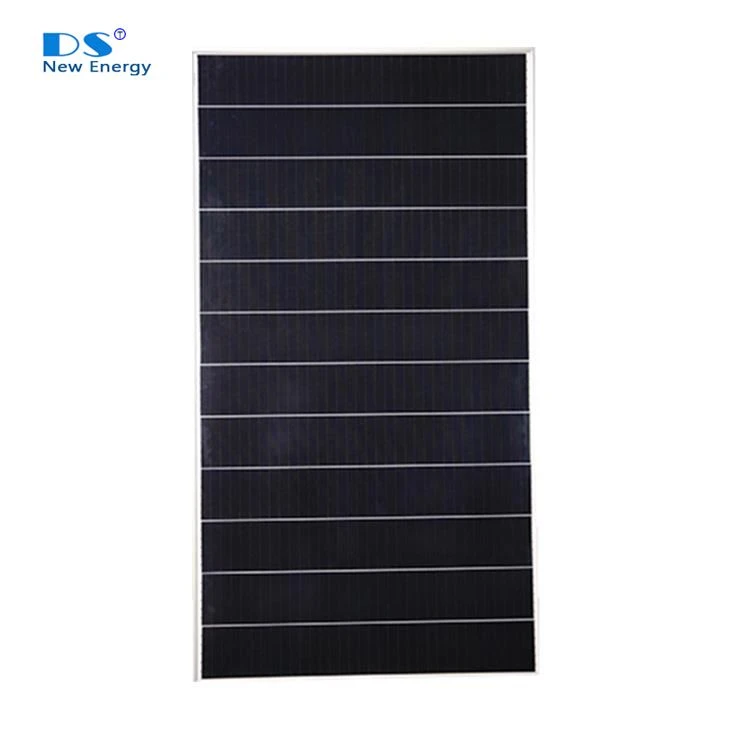

Gesneden cellen Shingled Design Monokristallijn zonnepaneel.
Om de afname van de oppervlakte-efficiëntie veroorzaakt door de gaten te voorkomen en om een gemakkelijke manier te bieden om de voorkant met de achterkant van aangrenzende zonnecellen te verbinden, werd shingling-technologie toegepast bij het inkapselen van zonnepanelen. Deze zonne-pv-technologie vermijdt extra interconnecties tussen de cellen en verhoogt ook de oppervlakte-efficiëntie van het zonnepaneel omdat het volledige oppervlak van het zonnepaneel kan worden bedekt met het actieve zonnemateriaal.
5-10% meer modulevermogen is winst voor de 34x12 layout shingled cut cellen nieuw ontwerp 405W eclipse mono zonne-PV-paneel dat het resultaat is van de toepassing van geleidende pasta die nieuwe interconnectietechnologieën mogelijk maakt.
Vergeleken met de standaardfabricage van zonnemodules zijn er twee extra stappen: de ene is het snijden van cellen in stroken (1/5 of 1/6 van de standaardcellen), de andere is het printen van geleidende pasta op de rand van lasergesneden celstrips en dakspaan deze cellen overlappend tot tekenreeks vormen.
De flexibiliteit van de lijmverbinding van het nieuwe ontwerp helpt om de thermische spanning in temperatuurcyclustests te verminderen. Geen lint nodig vermindert het microscheurpotentieel.
1 BELANGRIJKSTE KENMERKEN:
2 MECHANISCHE DIAGRAMMEN
3 ELEKTRISCHE PARAMETERS bij STC
Nominaal maximaal vermogen (Pmax) [W] | 390 | 395 | 400 | 405 |
Open circuit spanning (Voc) [V] | 44.71 | 44.91 | 45.12 | 45.32 |
Maximale voedingsspanning (Vmp) [V] | 36.80 | 37.01 | 37.21 | 37.41 |
Kortsluitstroom (Isc) [A] | 11.16 | 11.24 | 11.33 | 11.41 |
Maximale stroomstroom (Imp) [A] | 10.60 | 10.67 | 10.75 | 10.82 |
Module-efficiëntie [%] | 19.17 | 19.42 | 19.66 | 19.91 |
Vermogenstolerantie | 0~+5W | |||
Temperatuurcoëfficiënt van Isc(α_Isc) | 0.05%/℃ | |||
Temperatuurcoëfficiënt van Voc (β_Voc) | -0.275%/℃ | |||
Temperatuurcoëfficiënt van Pmax (γ_Pmp) | -0.368%/℃ | |||
STC | Instraling 1000W/m², celtemperatuur 25℃, AM1.5G | |||
Fotovoltaïsche energieopwekking is gebaseerd op het fotovoltaïsche effectprincipe, het gebruik van zonnecellen om zonne-energie om te zetten in elektriciteit. Of het nu onafhankelijk wordt gebruikt of is aangesloten op het net voor stroomopwekking, het fotovoltaïsche stroomopwekkingssysteem bestaat voornamelijk uit zonnepanelen, controllers en omvormers. Ze bestaan voornamelijk uit elektronische componenten en bevatten geen mechanische onderdelen. Daarom is fotovoltaïsche energieopwekkingsapparatuur uiterst verfijnd, betrouwbaar en stabiel met een lange levensduur en eenvoudige installatie en onderhoud.
