De toenemende acceptatie van fotovoltaïsche (PV) -systemen in residentiële, commerciële en industriële toepassingen vereist een grondig begrip van verschillende soorten elektrische belastingen-capacitieve, inductieve en resistieve-die interactie met deze systemen. Dit artikel biedt een diepgaande analyse van deze laadtypen, hun kenmerken, effecten op PV-systeemprestaties en vergelijkende evaluaties. Speciale nadruk wordt gelegd op gebruikerszijde in PV-toepassingen, inclusief hun effecten op de voedingskwaliteit, efficiëntie en systeemstabiliteit. De discussie omvat ook mitigatiestrategieën voor het optimaliseren van de PV -systeemprestaties onder verschillende belastingsomstandigheden.

Fotovoltaïsche (PV) -systemen worden steeds meer geïntegreerd in moderne energieretten, met name aan de gebruikerskant, waar ze elektriciteit leveren aan residentiële, commerciële en industriële consumenten. De efficiëntie en stabiliteit van PV -systemen zijn aanzienlijk afhankelijk van de aard van de verbonden belastingen. Elektrische belastingen kunnen breed worden onderverdeeld in drie typen:

Weerstandsbelastingen - Pure weerstand

Inductieve belastingen - belastingen met significante inductie

Capacitieve belastingen - belastingen met dominante capaciteit

Elk laadtype werkt anders met PV -omvormers, die de energiekwaliteit, efficiëntie en systeembetrouwbaarheid beïnvloeden. Dit artikel onderzoekt deze interacties in detail en biedt een vergelijkende analyse en aanbevelingen voor optimaal PV -systeemontwerp.

Fundamentele kenmerken van laadtypen

Definitie van resistieve belasting

Resistieve belastingen zijn het eenvoudigste type, waarbij de stroom en spanning in fase zijn. Ze verbruiken echte kracht (P) en introduceren geen reactieve kracht (Q).

Belangrijkste kenmerken:

Power Factor (pf)=1 (Unity Power Factor).

Geen faseverschuiving tussen spanning en stroom.

Impact op PV -systemen:

Efficiëntie: hoog, omdat er geen reactief vermogen bij betrokken is.

Stabiliteit: minimale impact op PV -omvormers, omdat ze een stabiele, lineaire belasting bieden.

Harmonischen: verwaarloosbaar, tenzij niet-lineaire resistieve belastingen (bijv. Dimmers) aanwezig zijn.Classificatie van resistieve belastingen aan de gebruikerszijde

Huishoudelijke weerstandsbelasting

Verlichtingsapparatuur (traditionele gloeilampen, halogeen wolfraamlampen (warmte genereren en licht uitstoten door gloeidraadweerstand)

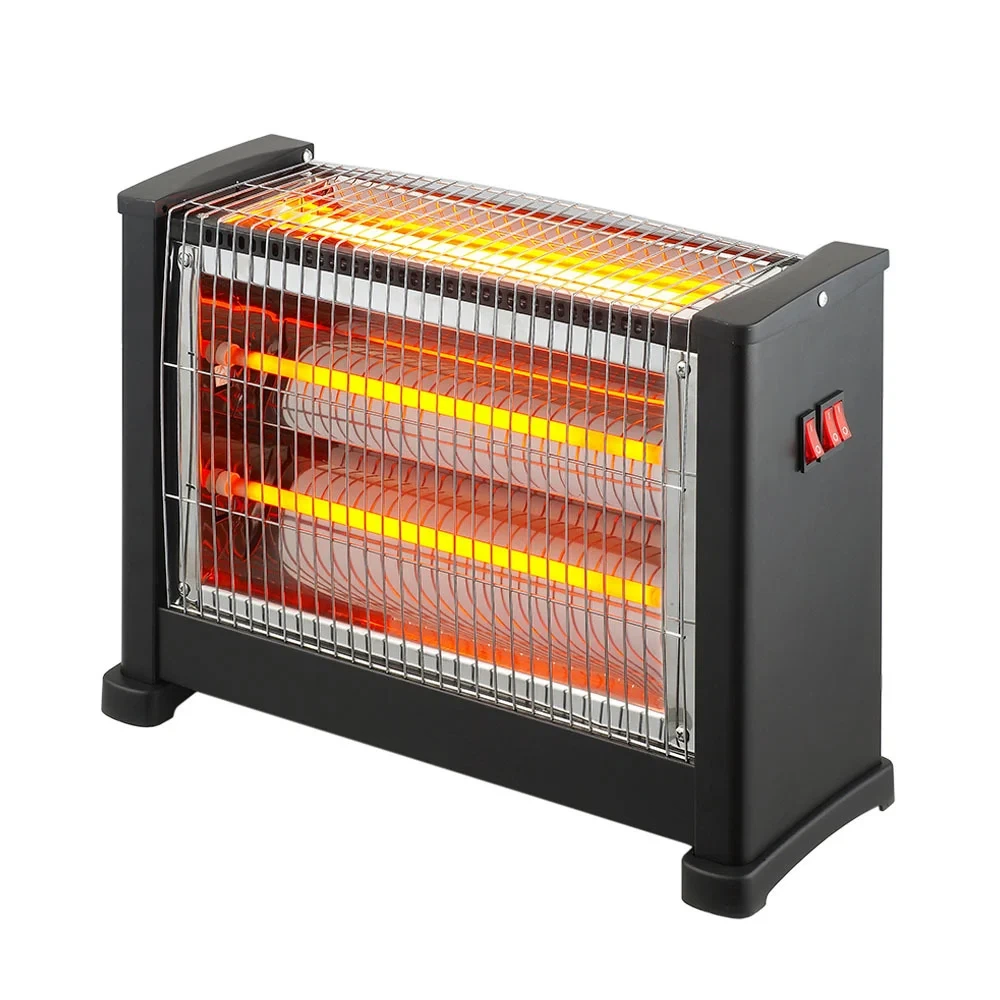

Verwarmingsapparatuur (elektrische boilers, elektrische kachels, elektrische dekens, handwarmers, elektrische ovens, elektrische strijkijzers, krultang, enz.)

Elektrische apparaten met lage kracht (opladers, elektrische ventilatoren, enz.)

Kleine industriële en commerciële resistieve belastingen

Verwarmingsapparatuur voor kleine winkels (zoals hotdrank machines in gemakswinkels en kleine elektrische ovens (pure weerstand verwarming) in bakkerijen)

Kantoorapparatuur (verwarmingscomponenten (weerstandsverwarming) van enkele ouderwetse printers en kopieerapparaten)

Landbouwapparatuur (elektrische verwarmingsdraden voor kleine kassen (voor het behoud van warmte), kleine elektrische verwarmingsstaven voor aquacultuur)

Definitie van inductieve belasting

Inductieve belastingen introduceren een fasevertraging, waarbij de stroom achterblijft bij de spanning vanwege de inductieve reactantie (xl=2 πfl).

Belangrijkste kenmerken:

Power Factor (PF) <1 (achterblijven).

Reactief stroomverbruik (q=vi sinφ).

Impact op PV -systemen:

Efficiëntie: verminderd door reactieve vermogensverliezen.

Stabiliteit: kan spanningsdruppels en vermogensschommelingen veroorzaken.

Harmonischen: kunnen harmonischen introduceren als ze niet-lineair zijn (bijv. Variabele frequentieaandrijvingen).

Mitigatiestrategieën:

Condensatoren van de vermogensfactorcorrectie (PFC) om te compenseren voor achterblijvende PF.

Gebruik van actieve filters om harmonischen te verminderen.Classificatie van inductieve belastingen aan de gebruikerszijde

Motortype belastingen

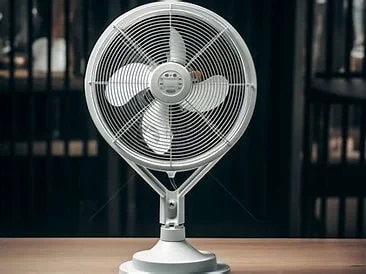

Huishoudelijke apparaten (koelkastcompressoren, airconditionerscompressoren en ventilatormotoren, wasmachinemotoren, draaitafelmotoren in de magnetron, motoren van het bereik, enz.)

Industriële en commerciële apparatuur (waterpompmotoren (agrarische irrigatie, watervoorzieningssystemen), ventilatoren (ventilatie, warmtedissipatie), transportbandmotoren, machinegereedschapsmotoren, liftaandrijving, enz.)

Kleine apparatuur (elektrisch gereedschap (zoals elektrische oefeningen, snijmachines), loopbandmotoren, koelventilatormotoren in oplaadpalen voor elektrische voertuigen, enz.)

Elektromagnetische apparatuur

Solenoïde kleppen (zoals huiskleppen en waterzuiveringsinstallaties, die de opening en sluiting van de klep regelen door een magnetisch veld te genereren door de energie van de spoel)

Inductiekoker/inductiekoker (met behulp van een spoel om een ​​afwisselend magnetisch veld te genereren, waardoor het kookgerei opwarmt. De kerncomponent is de verwarmingsspoel)

Andere inductieve belastingen

Elektrische lasmachine (met een groot aantal spoelen erin, is het afhankelijk van elektromagnetische inductie om lasstroom tijdens de werking te genereren en is een sterke inductieve belasting)

Definitie van capacitieve belasting

Capacitieve belastingen introduceren een fasekabel, waarbij stroom spanning leidt vanwege capacitieve reactantie (Xc=1/(2πfc)).

Belangrijkste kenmerken:

Power Factor (PF) <1 (leidend).

Reactive Power Generation (q=vi sinφ).

Impact op PV -systemen:

Efficiëntie: kan de efficiëntie verbeteren als het wordt gebruikt voor PFC, maar overmatige capaciteit kan overspanning veroorzaken.

Stabiliteit: kan leiden tot resonantieproblemen met rasterinductie.

Harmonischen: kan harmonischen versterken als ze onjuist zijn ontworpen.

Mitigatiestrategieën:

Juiste maat van PFC -condensatoren.

Gebruik van harmonische filters.Classificatie van capacitieve belastingen aan de gebruikerszijde

Stroom elektronische apparatuur

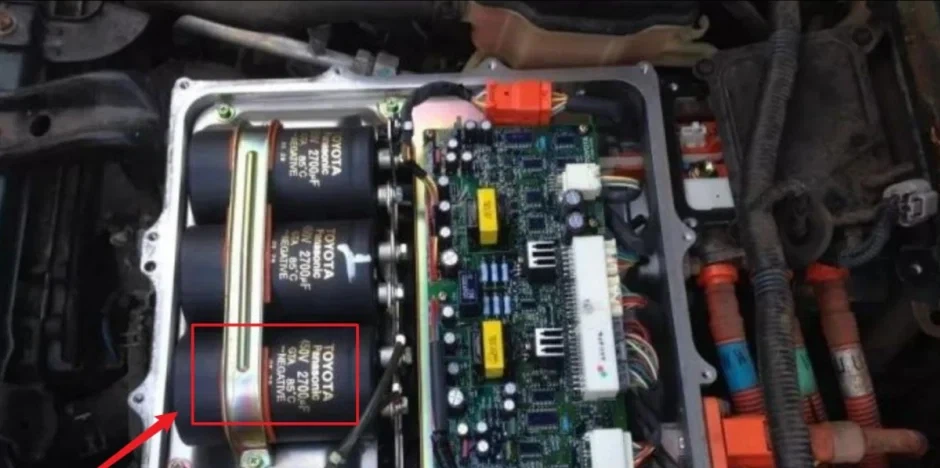

De DC-zijcondensator van de frequentieconverter/omvormer (de DC-bus van apparatuur zoals fotovoltaïsche omvormers en variabele frequentiedrives (VFD's) is meestal uitgerust met elektrolytische condensatoren met grote capaciteit om de DC-spanning te gladstrijken en ripple te onderdrukken)

Invoerfiltercondensatoren van schakelvoedingen (capacitieve filtercircuits worden meestal geïnstalleerd aan de voorkant van het schakelen van voedingen voor computerservers, communicatie -basisstations en andere apparatuur)

Schakelvoedingsapparatuur (mobiele telefoonladers, laptopadapters, routervoedingen, LED -lichtstuurprogramma's voedingen) schakelen)

Omvormerapparatuur in huishoudelijke apparaten (omvormer airconditioners, inverter wasmachines, omvormer koelkasten)

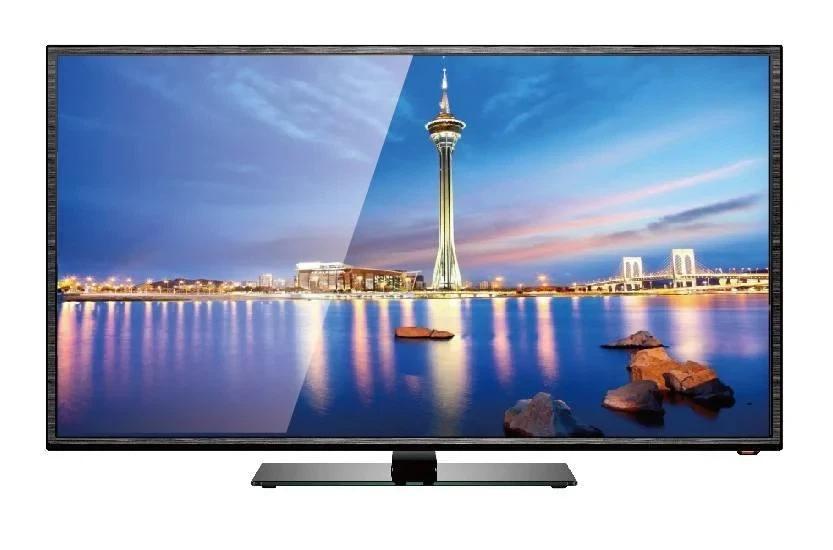

Elektronische instrumenten (printers, kopieerapparaten, magnetrons (sommige modellen), televisies (vooral LCD -tv's, die een groot aantal condensatoren hebben op de interne power bord), enz.)

Compensatie -condensatorapparaat

Condensatoren van de vermogensfactorcorrectie (PFC) (in industriële of commerciële voorzieningen worden parallelle condensatieruimtapparaten geïnstalleerd om de vermogensfactor te verbeteren (vooral om de reactieve kracht van inductieve belastingen zoals motoren te compenseren)

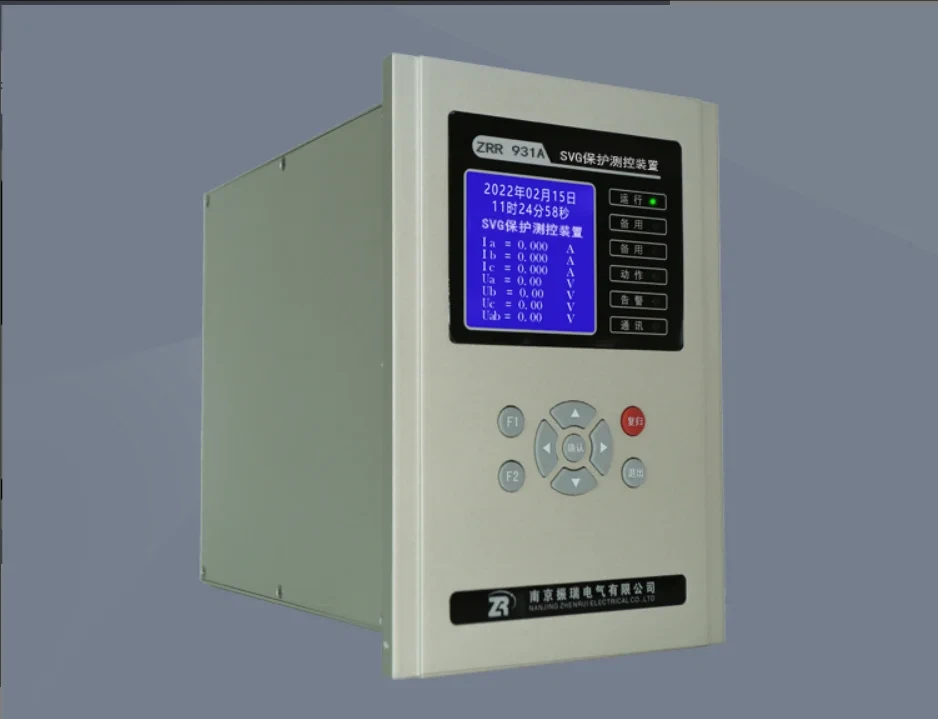

De SVG -apparatuur in fotovoltaïsche stroomstations (dynamische reactieve voedingscompensatie -apparaten (zoals SVG) kunnen reactief vermogen in capacitieve modus uitvoeren om de roosterspanning te reguleren)

Vergelijkende analyse van laadtypen in PV -systemen

Gebruikerszijde laadoverwegingen in PV-systemen

PV -systemen aan de gebruikerszijde moeten een mix van resistieve, inductieve en capacitieve belastingen verwerken. Belangrijke uitdagingen zijn onder meer:

Problemen met stroomkwaliteit

Spanningsschommelingen als gevolg van plotselinge inductieve belastingomschakeling.

Harmonische vervorming van niet-lineaire belastingen (bijv. Omvormers, LED-stuurprogramma's).

REACTIEVE POWER -onbalans die de roosterstabiliteit beïnvloedt.

Efficiëntie -optimalisatie

Maximale power point tracking (MPPT) moet rekening houden met verschillende laadtypen.

De grootte van de omvormer moet rekening houden met piekreactieve vermogensvereisten.

Rasterinteractie en stabiliteit

Eilandrisico's als PV -systemen niet kunnen overeenkomen met de vraagvraag.

Frequentie -instabiliteit als gevolg van overmatige capacitieve belastingen.

Mitigatie- en optimalisatiestrategieën

Om de PV -systeemprestaties onder gemengde belastingen te verbeteren:

Actieve vermogensfactorcorrectie (PFC): gebruik invertersgebaseerde reactieve vermogenscompensatie.

Harmonische filters: installeer passieve/actieve filters om vervormingen te verminderen.

Smart Load Management: prioriteit geven aan resistieve belastingen tijdens lage PV -generatie.

Integratie van energieopslag: batterijen kunnen reactieve stroomvereisten bufferen.

Inzicht in het gedrag van capacitieve, inductieve en resistieve belastingen is cruciaal voor het optimaliseren van de PV -systeemprestaties aan de gebruikerszijde. Hoewel resistieve belastingen de meest eenvoudige, inductieve en capacitieve belastingen zijn, introduceren complexiteiten zoals reactieve kracht, harmonischen en stabiliteitsuitdagingen. Juiste mitigatiestrategieën, waaronder PFC, harmonische filtering en slim load management, zijn essentieel voor een efficiënte en betrouwbare PV -integratie.

Trefwoorden

Fotovoltaïsche (PV) -systemen, gebruikerszijde, capacitieve belastingen, inductieve belastingen, resistieve belastingen, vermogensfactor (PF), reactief vermogen (Q), reële vermogen (P), faseverschuiving, harmonische vervorming.
