Producten Beschrijving
HJT-celkernstructuur
Silicium Heterojunction Technologie (HJT) is gebaseerd op een emitter- en achteroppervlakveld (BSF) dat wordt geproduceerd door de groei bij lage temperatuur van ultra-dunne lagen amorf silicium (a-Si:H) aan beide zijden van zeer goed gereinigde monokristallijne siliciumwafels, met een dikte van minder dan 200 μm, waar elektronen en gaten door licht worden gegenereerd.
HJT-celfabricageproces
Het celproces wordt voltooid door de afzetting van transparante geleidende oxiden die een uitstekende metallisatie mogelijk maken. De metallisatie kan worden uitgevoerd door middel van een standaard zeefdruk die in de industrie op grote schaal wordt gebruikt voor de meeste cellen of met innovatieve technologieën.
HJT-technologievoordelen
Siliciumzonnecellen met heterojunctietechnologie (HJT) hebben veel aandacht getrokken omdat ze een hoge conversie-efficiëntie kunnen bereiken, tot 25%, terwijl ze verwerking bij lage temperaturen gebruiken, doorgaans onder de 250 graden voor het volledige proces. De lage verwerkingstemperatuur maakt het hanteren van siliciumwafels van minder dan 100 μm dik mogelijk met behoud van een hoge opbrengst.

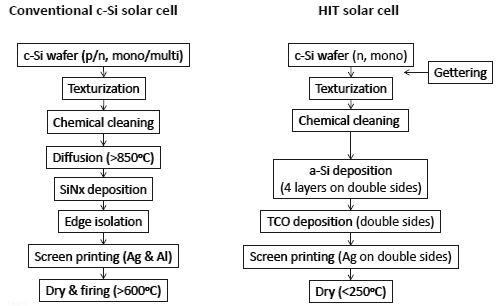

Processtroom
Belangrijkste kenmerken
Hoge Eff en hoge Voc
Lage temperatuurcoëfficiënt 5-8% vermogenswinst
Bifaciale structuren
【Technische gegevens】
| TECHNISCHE GEGEVENS EN ONTWERP | TEMPERATUURCOEFFICIËNTEN EN SOLDEERBAARHEID | ||
|---|---|---|---|
| Dimensie | 156,75 mm * 156,75 mm ± 0,25 | TkUoc (%/K) | -0.27 |
| Dikte | 190±30 µm | TkIsc (%/K) | +0.05 |
| Voorkant | 5 stroomrails | TkPMAX (%/K) | -0.336 |
| Rug | 5 stroomrails | Schilsterkte minimaal | >1,4N/mm |
| Nee. | Efficiëntie (%) | Pmpp (W) | Uoc (V) | Isc (A) | FF (%) |
|---|---|---|---|---|---|
| 1 | 23.50 | 5.74 | 0.743 | 9.6 | 80.53 |
| 2 | 23.40 | 5.72 | 0.741 | 9.592 | 80.43 |
| 3 | 23.30 | 5.70 | 0.74 | 9.585 | 80.33 |
| 4 | 23.20 | 5.67 | 0.738 | 9.577 | 80.24 |
| 5 | 23.10 | 5.65 | 0.737 | 9.57 | 80.14 |
| 6 | 23.0 | 5.63 | 0.735 | 9.562 | 80.04 |
| 7 | 22.90 | 5.60 | 0.733 | 9.554 | 79.94 |
| 8 | 22.80 | 5.58 | 0.732 | 9.547 | 79.84 |
| 9 | 22.70 | 5.55 | 0.73 | 9.539 | 79.75 |
| 10 | 22.60 | 5.53 | 0.729 | 9.532 | 79.65 |
| 11 | 22.50 | 5.51 | 0.727 | 9.524 | 79.55 |
| 12 | 22.40 | 5.48 | 0.725 | 9.516 | 79.45 |
| 13 | 22.30 | 5.46 | 0.724 | 9.509 | 79.36 |
| 14 | 22.20 | 5.44 | 0.722 | 9.501 | 79.26 |
| 15 | 22.10 | 5.41 | 0.721 | 9.494 | 79.16 |
| 16 | 22.00 | 5.39 | 0.719 | 9.486 | 79.06 |
| 17 | 21.90 | 5.37 | 0.717 | 9.479 | 78.97 |
| 18 | 21.80 | 5.35 | 0.716 | 9.471 | 78.87 |
| 19 | 21.70 | 5.32 | 0.714 | 9.463 | 78.77 |
| 20 | 21.60 | 5.30 | 0.712 | 9.456 | 78.67 |
| 21 | 21.50 | 5.28 | 0.711 | 9.448 | 78.57 |
Certificaat
Populaire tags: N Type Mono Bifacial HJT zonnecel, China, leveranciers, fabrikanten, fabriek, gemaakt in China
