Hieronder vindt u typische bedradingslay-outs en verschillende componenten van zonne-energiesystemen in 3 veelvoorkomende maten: 2 kilowatt, 4 kilowatt en 8 kilowatt. Deze systeemgroottes zijn gebaseerd op 100 watt zonnepanelen en 5 uur gemiddelde dagelijkse zonneschijn.

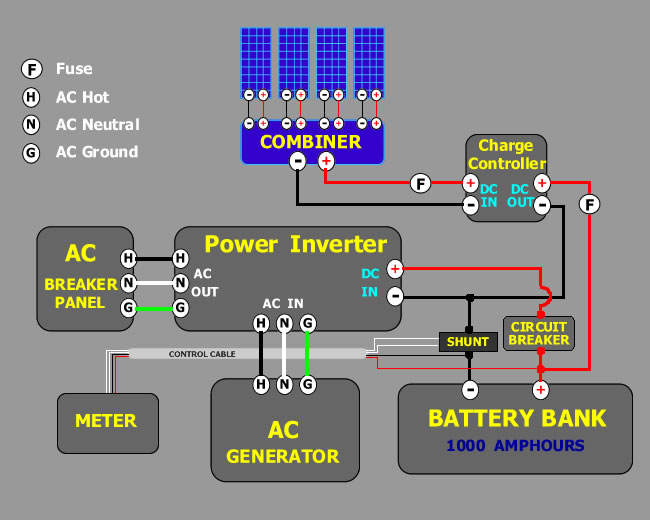

2kW off-grid zonnestelsel
4kW off-grid zonnestelsel
8kW off-grid zonnestelsel
Deze diagramvoorbeelden kunnen systemen van 12, 24 of 48 volt vertegenwoordigen. De basisconfiguratie van de bedrading zou hetzelfde zijn voor elk spanningssysteem. Deze diagrammen zijn bedoeld om een algemeen idee te geven van typische systeembedrading. Bepaalde aardings- en zekeringscircuits zijn voor de duidelijkheid weggelaten uit de bedradingsschema's.
