De kernmaterialen voor het monteren van fotovoltaïsche modules omvatten gehard glas, EVA -film, zonnecellen, achterbladen, aluminiumlegeringsframes en aansluitdozen. Deze materialen werken samen om functies te bereiken zoals foto -elektrische conversie, structurele bescherming en huidige transmissie.
Zonne -PV -module Demontage schematisch diagram
Zonnepaneelframes, ook bekend als aluminium extrusiekaders, zijn belangrijke componenten van zonnepanelen. Deze frames beveiligen en afdichten componenten van het zonnepaneel, inclusief het rugschoen van de zon en het dekglas. Sterke maar lichte, aluminium frames bieden niet alleen mechanische ondersteuning voor de zonnecellen, maar verbeteren ook de weerstand van het zonnepaneel tegen weersomstandigheden en andere externe factoren.
Aluminiumframes versterken de algehele stijfheid van zonnepanelen, waardoor ze het gewicht van opgebouwde sneeuw en andere krachten kunnen weerstaan die ze tijdens hun levensduur kunnen tegenkomen.
De inherente corrosieweerstand van aluminium frame maakt het een essentieel materiaal voor het beschermen van zonnepanelen. Het beschermt effectief zonnemodules van vocht, stofdeeltjes, regen en andere schadelijke elementen. Aluminium zonnepaneel frames tanken effectief water af en voorkomen dat puin zich op de panelen ophoopt. De frames helpen ook te voorkomen dat vocht de panelen doordringt en hun elektronische componenten beschadigt.
Aluminium frame

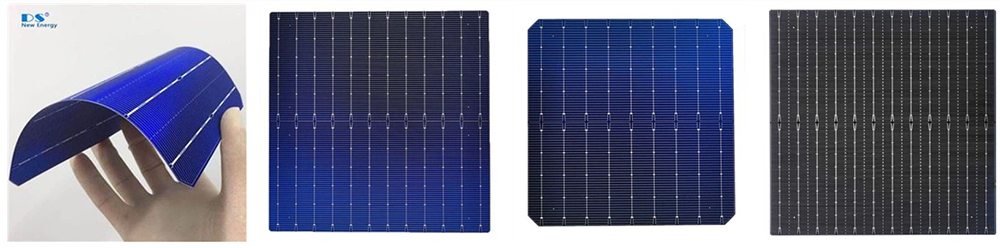

Zonnecel
Een zonnecel, ook bekend als een fotovoltaïsche cel, is een apparaat dat zonlicht omzet in elektriciteit door het fotovoltaïsche effect. Dit proces omvat bepaalde materialen die een elektrische stroom genereren bij blootstelling aan zonlicht. Zonnecellen zijn een fundamentele component van zonnepanelen, die veel worden gebruikt om zonne -energie te benutten voor verschillende toepassingen, waaronder het genereren van elektriciteit.
Kristallijne silicium zonnecellen
Kristallijn silicium is het meest gebruikte materiaal voor commerciële zonnecellen. Het combineert lage kosten, hoge efficiëntie tot 26%- 27%, stabiliteit en duurzaamheid op lange termijn, en solide industriële technische kennis. Silicium heeft een energiebandafstand van 1,12 eV, wat een goede match is met het zonnespectrum.
Zonnecellen gemaakt van silicium zijn de meest populaire keuze voor de zonnepanelen van vandaag. Kristallijn silicium kan worden gecategoriseerd in verschillende typen, namelijk monokristallijn silicium en polykristallijn silicium.
Monokristallijn silicium - Dit is een zeer efficiënt type zonnecel dat wordt gebruikt in premium zonnepanelen. Ze bieden over het algemeen meer vermogen dan rivaliserende producten, maar zijn veel duurder. Zonnepanelen met monokristallijne siliciumcellen hebben een onderscheidend patroon van kleine witte diamanten. Dit komt door hoe de wafels worden gesneden.
Polykristallijn silicium - ook bekend als 'multicrystalline silicium', dit type fotovoltaïsche zonne -cel is het meest voorkomen. Vanwege de populariteit en een efficiënter productieproces (met gesmolten silicium) zijn zonnepanelen die cellen van dit type gebruiken vaak de goedkoopste om te kopen.
Dunne film zonnecellen
Dunne {- film zonnecellen, ook bekend als dunne - film fotovoltaïsche cellen omdat ze bestaan uit meerdere lagen dunne films van fotovoltaïsch materiaal die veel dunner zijn dan typische p - n junction Solarcellen. Deze cellen worden vervaardigd met behulp van materialen zoals amorf silicium, cadmium telluride en koper indium gallium selenide. De operationele principes van dunne - film zonnecellen zijn vrijwel identiek aan die van conventionele siliciumwafer - gebaseerde cellen. De flexibele opstelling van de meerdere materiaallagen in dunne - filmcellen verschilt echter van die van siliciumcellen.
Zonnepanelen met dunne film zonnecellen komen minder vaak voor dan kristallijne alternatieven voor silicium. Hoewel ze de neiging hebben goedkoper te zijn, zijn hun prestaties niet zo goed als C - SI -technologie. Een voordeel van dunne filmcellen is dat ze flexibel zijn en daarom iets duurzamer zijn.
De meest populaire materialen in dunne film zonnecellen zijn als volgt:
Amorf silicium - Dit is een populair materiaal dat veel wordt gebruikt op dunne film zonnecellen. Het gebruikt ongeveer 1% van het silicium dat een traditionele kristallijne siliciumcel bevat, waardoor het aanzienlijk goedkoper is.
Cadmium telluride - Cadmium zonnecellen zijn het enige dunne filmproduct dat de prestaties van monokristallijne siliciumcellen heeft geëvenaard. Het nadeel van dit materiaal is dat het zeer giftig is, wat bezorgdheid veroorzaakt over de verwijdering van oude cadmiumcellen.
Koper Indium Gallium Selenide (CIGS) - Dit is de derde reguliere dunne film Solar Cell -technologie. Wanneer we dit vergelijken met kristallijn silicium, kunnen CIGS -cellen ergens tussen de 80 en 160 keer dunner zijn.
Gehard glas
Fotovoltaïsch glas verwijst naar het glas dat wordt gebruikt op fotovoltaïsche modules voor zonne -energie, die belangrijke waarden hebben, zoals het beschermen van batterijen en het verzenden van licht.
Bescherming tegen schade - Tempered zonnepaneel glas dient als een beschermende laag voor zonnepanelen, waardoor omgevingsfactoren zoals dampen, water en vuil de fotovoltaïsche cellen beschadigen. Glas van gehard zonnepaneel biedt ook hoge sterkte, uitstekende transmissiviteit en lage reflectie.
Duurzaamheid en veiligheid - Tempered glas biedt tot vier keer meer sterkte dan standaard glas. Deze sterkte is van cruciaal belang omdat het voorste vel van het zonnepaneel blijvende bescherming tegen de elementen vereist. Dankzij de thermische en chemische processen die gehard glas produceren, staat het ook bekend als gehard of veiligheidsglas. Gehard glas is veiliger te gebruiken omdat het in veel kleinere stukken verbrijzelt wanneer het wordt gebroken, waardoor de kans op toevallige letsel wordt verminderd.
Eva -film
Ethyleenvinylacetaat (EVA) is een thermoplastisch polymeer dat een goede stralingstransmissie en lage afbreekbaarheid van zonlicht bezit. Het wordt gebruikt in de foto - Voltaic (PV) industrie als een inkapselingsmateriaal voor kristallijne silicium zonnecellen bij de productie van PV -modules. Solar EVA -films beschermen zonnepanelen lang lang met weinig verlies in prestaties.
Solar Eva -blad is een melkachtige, rubberachtige substantie. Wanneer het wordt verwarmd, verandert het in een transparante beschermende film die de zonnecellen afdicht en isoleert. Met behulp van een laminator worden de cellen tussen de EVA -platen gedrukt in een vacuümomgeving, waar temperaturen tot 150 graden bereiken.
Het is belangrijk op te merken dat EVA -film niet UV - resistent is, dus een voorste glas is vereist voor UV -afscherming. Na het lamineren speelt het ethyleen - vinylacetaatblad een cruciale rol bij het voorkomen van vocht en stof om het zonnepaneel binnen te gaan. Het EVA -blad helpt de cellen te drijven tussen het glas en het achterstaal. Deze structuur vermindert shock en trillingen, waarbij de zonnecellen en hun circuit worden beschermd tegen fysieke schade. Het voorkomt ook dat zuurstof en andere gassen de cellen tijdens de normale stroomopwekking oxideren, waardoor de levensduur van de zonnecel wordt verlengd.
Achterste schet
De achterkant van een fotovoltaïsche module maakt gebruik van een back -schetfilm. Het achterschaal is een meerlagig laminaat gemaakt van verschillende polymeermaterialen en anorganische modificatoren. Met deze meerlagige structuur kunnen de optische, thermomechanische, elektrische en barrière -eigenschappen van het achterblad worden aangepast aan de specifieke vereisten van de fotovoltaïsche module. Ze spelen een cruciale rol bij het beschermen van hen van harde, veranderende omgevingscondities gedurende hun hele leven.
Niet alle achterbladen zijn gelijk gemaakt. Om zonnepanelen meer dan 25 jaar te beschermen, moeten ze een optimale balans van drie belangrijke eigenschappen bereiken: weerweerstand, mechanische sterkte en hechting. Deze eigenschappen moeten tijdens het leven van de module stabiel blijven.
Backheet - Gerelateerde fouten kunnen leiden tot catastrofaal falen van zonnepanelen, ernstige stroomafbraak en ernstige veiligheidsrisico's. De impact kan ernstig zijn, variërend van aanzienlijk merk- en reputatieschade tot persoonlijk letsel.
Backsheets gevonden in PV - modules kunnen in drie groepen worden ingedeeld. De backsheets van de eerste klasse zijn samengesteld uit een enkele grote polymeercomponent, polyamide (PA), terwijl de BSS van de tweede en derde klassen multi {- component en multi {- laag -achterschoenen zijn. De multi - component achterbladen bestaan uit een kernlaag van een polyethyleenterephtalaat (PET). De tweede klasse heeft een symmetrische laagstructuur, wat betekent dat er een gefluoreerd polymeer is bij de binnenste laag en op de luchtzijde. Daarentegen heeft de derde backsheetklasse een asymmetrische structuur: een PET -kernlaag, een enkele gefluoreerde coating (FC) -laag aan de lucht en binnenlagen van polyolefines, zoals polyethyleen (PE), polypropyleen (PP).
Junctiebox
De aansluitdoos is bevestigd aan de achterkant van de module met lijm. De primaire functie is het uitvoeren van de elektriciteit die wordt gegenereerd door de zonnemodules via kabels.
De aansluitdoos fungeert als een connector, waarbij de opening tussen de zonnemodules en besturingsapparatuur zoals omvormers overbrugt. In de aansluitdoos wordt de stroom gegenereerd door de zonnemodules door terminals en connectoren gekanaliseerd en vervolgens naar de consument gericht. De mechanische sterkte en elektrische stabiliteit van de elektrische terminals in de aansluitbox zijn van cruciaal belang voor de veilige, betrouwbare en lange - Term werking van fotovoltaïsche (PV) modules. Deze functie zal naar verwachting de 25-jarige garantieperiode van typische PV-producten verlengen.
De beschermende functies van de aansluitdoos omvatten drie aspecten: ten eerste voorkomen bypass -diodes hotspot -effecten, het beschermen van de cellen en modules; Ten tweede zorgt een uniek afdichtingsontwerp voor waterdichting en brandwerende; En ten derde verlaagt een uniek warmtedissipatieontwerp de bedrijfstemperatuur van de aansluitdoos en de bypass -diodes, waardoor het vermogensverlies veroorzaakt door lekstroom in de modules wordt verminderd.
Weerweerstand verwijst naar het vermogen van materialen zoals coatings, kunststoffen en rubberproducten om de ontberingen van buitengebruik te weerstaan, zoals grote schade veroorzaakt door zonlicht, warmte, koude, wind, regen en bacteriën. Deze weerstand wordt weerweerstand genoemd.
